您好，欢迎来到华东双级罗茨风机网站，今天小编要为大家图解HD系列之双级罗茨风机，让大家对双级罗茨风机有个全面的了解。

首先我们来了解下华东双级串联罗茨风机的整体结构，如下图：

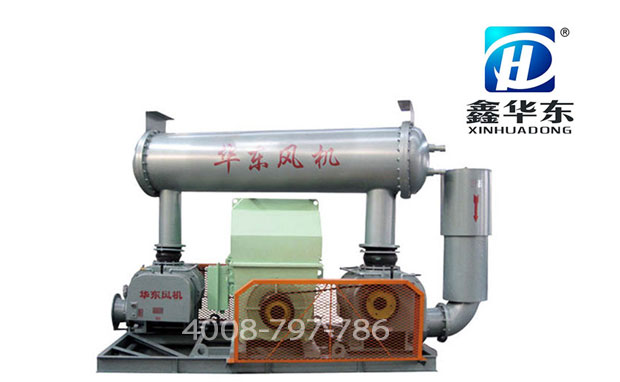

示意图1

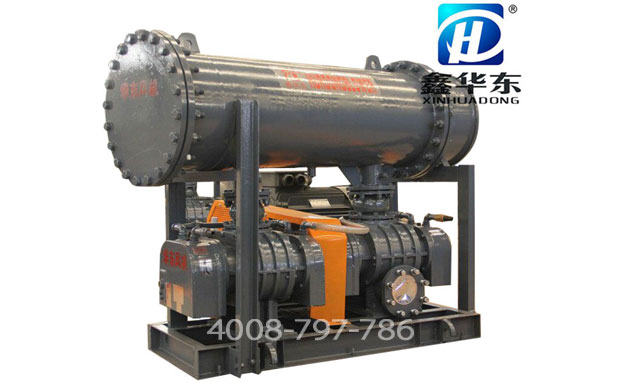

示意图2

结构组成有：一台电机、两个机头、进气管道、冷却管道、底座

结构详解：

1、电机

双级罗茨风机的动力系统，由于双级罗茨风机为高压罗茨风机系列，所以，电机的功率较大。

2、机头

气体压缩传输系统，一个机头为主动压缩传输系统，另一个为从动压缩传输系统，主动机头通过皮带连接至电机。

3、进气管道

进气管道为气体进入通道，通过该部件可以将气体进行过滤，该部件还起到消音的作用。

4、冷却管道

由于气体在经过高压压缩之后，会产生热量，通过冷却管道可以将气体进行降温，如果没有该部件，气体在经过从动传输机头时，气体温度过高，会造成机体温度过高，极易引起罗茨风机的损坏。

5、底座

底座与地面连接，起到固定整个罗茨风机的作用，避免造成罗茨风机过度振动，引起罗茨风机的损坏。

taptap点点官方网址

客户使用现场图（实景拍摄）

小结：双级罗茨风机广泛应用于冶炼、化工、水泥等行业，有着较为广泛的应用，双级罗茨风机的各个部件对于双级罗茨风机的运行都有着重要作用，我们在安装及试运行时一定要科学合理的进行，避免造成零部件的损坏。

华东双级罗茨风机特点：叶轮采用渐开线型线，整体结构紧凑，使用年限长，并且整体震动和噪音值较低。在维护方面也较为简单（罗茨风机维护知识），华东双级串联罗茨风机的压力范围在98KPa至196KPa，电机功率在11KW到1000KW。
